工作原理：
高壓直流電源產生的負高壓，接入電暈極（陰極），它與沉淀極（陽極）之間產生電場，電場強度超過一定極限后在陰陽兩極間即產生電暈放電。此時流經電場區的氣體發生電離，產生大量的離子和電子。周圍可聽見強烈的電磁風聲，光線暗時可見紫蘭色電暈。通過電場的煤氣中的焦油、粉塵、水霧等粒子與離子或電子結合而荷電，在電場力的作用下向兩極運動。由于電子質量小，運動速度快，空間分布廣，所以主要是荷負電的粒子向沉淀極運動。到達沉淀極板中和后，依靠殘存的靜電引力和分子間凝聚力首先吸附于沉淀極，而后靠自身重力沿極板下落，通過焦油出口排出。
本產品由高壓直流電源和捕焦本體（機械塔體）兩大部分組成，前者選用CS-Ⅲ恒流型靜電沉積用高壓直流電源；后者結構上可選用FD蜂窩式、SJD濕管式、 TD套筒式(同心園式)或GD管式。四種結構的本體均主要由筒體和放電極（電暈極）以及吸捕極（沉淀極）組成。

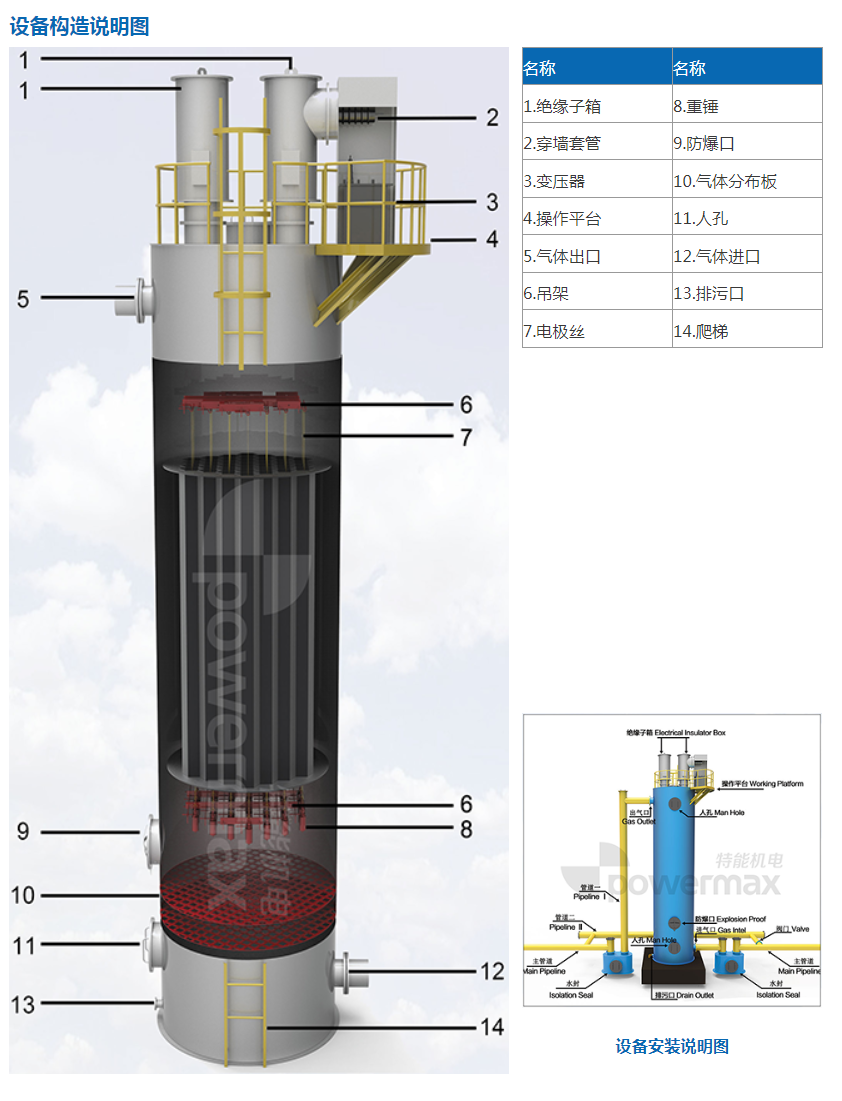

設備構造說明圖 名稱名稱1.絕緣子箱8.重錘2.穿墻套管9.防爆口3.變壓器10.氣體分布板4.操作平臺11.人孔5.氣體出口12.氣體進口6.吊架13.排污口7.電極絲14.爬梯設備安裝說明圖 |

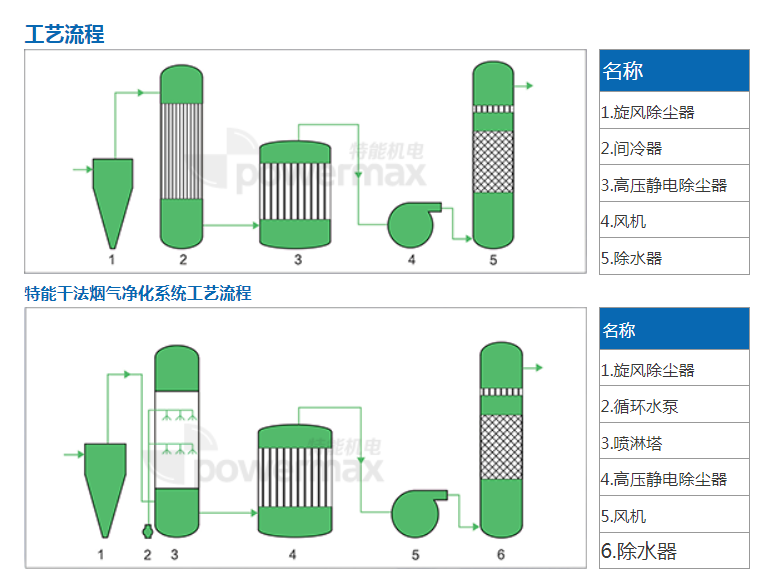

| 特能環境煙氣凈化系統的主要特點 | |
| 凈化效率高 | 運行成本低、壓損小、維護成本低 |
| 可靠性高（已有上百套運行案例） | 使用范圍100-800000方每小時風量 |
| TNJD-I 型高壓靜電捕焦油器技術參數 | |||||||||
| 規格型號 | 處理氣量m3/h | 蜂窩數 | 電場截面積m2 | 直徑m | 高度m | 工作溫度℃ | 工作壓力Kpa | 工作效率% | 配用電源A/KV |
| TNJD19-II | 3000-3800 | 19 | 1.02 | 1.60 | 10.8 | 20-80 | ＜50 | ≥98 | 0.1/72 |
| TNJD24-II | 3800-4600 | 24 | 1.29 | 1.70 | 10.8 | 20-80 | ＜50 | ≥98 | 0.1/72 |
| TNJD31-II | 4600-5800 | 31 | 1.67 | 2.00 | 10.8 | 20-80 | ＜50 | ≥98 | 0.1/72 |
| TNJD37-II | 5800-7200 | 37 | 1.99 | 2.10 | 10.8 | 20-80 | ＜50 | ≥98 | 0.1/72 |
| TNJD44-II | 7500-9400 | 44 | 2.37 | 2.20 | 10.8 | 20-80 | ＜50 | ≥98 | 0.15/72 |
| TNJD64-II | 9500-12000 | 64 | 3.45 | 2.70 | 10.8 | 20-80 | ＜50 | ≥98 | 0.2/72 |
| TNJD74-II | 12000-15000 | 74 | 3.99 | 2.85 | 11.8 | 20-80 | ＜50 | ≥98 | 0.2/72 |
| TNJD90-II | 15000-19000 | 90 | 4.85 | 3.10 | 12.8 | 20-80 | ＜50 | ≥98 | 0.3/72 |
| TNJD104-II | 18000-22000 | 104 | 5.60 | 3.25 | 12.8 | 20-80 | ＜50 | ≥98 | 0.4/72 |
| TNJD114-II | 22000-26500 | 114 | 6.14 | 3.38 | 13.0 | 20-80 | ＜50 | ≥98 | 0.4/72 |
| TNJD130-II | 25000-30000 | 130 | 7.00 | 3.60 | 13.0 | 20-80 | ＜50 | ≥98 | 0.5/72 |
| TNJD150-II | 28000-34000 | 150 | 8.08 | 3.90 | 13.2 | 20-80 | ＜50 | ≥98 | 0.6/72 |
| TNJD170-II | 32000-38000 | 170 | 9.16 | 4.05 | 13.4 | 20-80 | ＜50 | ≥98 | 0.6/72 |
| TNJD196-II | 38000-46000 | 196 | 10.55 | 4.50 | 13.6 | 20-80 | ＜50 | ≥98 | 0.8/72 |
| TNJD220-II | 43000-52000 | 220 | 11.85 | 4.80 | 13.8 | 20-80 | ＜50 | ≥98 | 1.0/72 |
| TNJD248-II | 48000-58000 | 248 | 13.36 | 5.00 | 14.0 | 20-80 | ＜50 | ≥98 | 1.2/72 |
| TNJD276-II | 54000-65000 | 276 | 14.87 | 5.30 | 14.0 | 20-80 | ＜50 | ≥98 | 1.2/72 |
| TNJD300-II | 60000-70000 | 300 | 16.16 | 5.40 | 14.1 | 20-80 | ＜50 | ≥98 | 1.5/72 |
| TNJD346-II | 60000-80000 | 346 | 18.64 | 5.80 | 14.6 | 20-80 | ＜50 | ≥98 | 1.5/72 |
| TNJD388-II | 80000-90000 | 388 | 20.90 | 6.00 | 15.0 | 20-80 | ＜50 | ≥98 | 1.5/72 |
| TNJD400-II | 85000-95000 | 400 | 21.55 | 6.20 | 15.0 | 20-80 | ＜50 | ≥98 | 1.8/72 |
| 注：本系列蜂窩管內切圓直徑250mm；參數隨設計變動，參數以圖紙為準 | |||||||||
